Norton Manx R : détail du programme R&D, chargé avec 500.000 km parcourus

Avant le lancement de la Manx R, Norton Motorcycles a mené un vaste programme de recherche et développement, faisant de sa nouvelle sportive le fruit d’études approfondies auprès des pilotes, de données télématiques collectées en conditions réelles et d’un processus d’ingénierie itératif. En associant design, ingénierie, développement de prototypes et validation internationale, Norton a conçu une superbike capable d’offrir des performances sur route, sans compromettre ses aptitudes sur circuit.

Au total, ce programme a représenté plus de 500 000 kilomètres de développement et de validation, dont plus de 20 000 kilomètres sur circuit, grâce à plus de 100 prototypes soumis à plus de 700 essais dans cinq pays.

Comment les recherches menées auprès des pilotes ont-elles défini le cahier des charges technique de la Manx R ?

Dès les premières phases du développement de la Manx R, Norton a considéré le ressenti du pilote comme une véritable exigence d’ingénierie, au même titre qu’un critère mesurable. Les retours des pilotes ont ainsi été intégrés au même niveau que les objectifs de performance, de durabilité, de validation logicielle et de validation complète du véhicule. Une moto ne pouvait donc être validée sur la seule base d’indicateurs techniques conformes.

Plus de 50 pilotes ont participé au programme, allant de passionnés à des vainqueurs du Tourist Trophy de l’île de Man, en passant par des pilotes engagés en Championnat Supersport italien. Des parcours routiers définis, des sessions sur circuit et des comparatifs successifs ont permis d’évaluer la réponse à l’accélérateur, la délivrance du couple, le comportement du châssis, le ressenti au freinage ainsi que le déclenchement des aides électroniques au pilotage.

Les ingénieurs de Norton ont ensuite confronté les réactions des pilotes aux données instrumentées, répétant ce processus à mesure que les composants et les réglages évoluaient. Ce cycle continu entre mesures objectives et ressenti utilisateur a permis d’affiner le comportement du châssis, le ressenti au freinage et l’intervention des aides électroniques afin d’obtenir une réponse cohérente, distinctive et reproductible, quelles que soient les routes, les conditions de roulage ou le niveau d’expérience du pilote, plutôt que de se limiter à l’atteinte d’objectifs purement techniques.

Brian Gillen, Chief Technical Officer de Norton Motorcycles, déclare :
«  Si l’on demande aux pilotes de croire en une nouvelle superbike signée Norton, il faut leur apporter des preuves concrètes. Des kilomètres parcourus dans des conditions réelles et un niveau de validation capable de résister à l’analyse la plus exigeante. Mais ce qui a véritablement défini ce programme, c’est que le ressenti du pilote a été considéré comme une exigence fondamentale, et non comme un simple atout supplémentaire.

Nous ne voulions pas uniquement des données confirmant que la moto était réussie. Nous avons écouté avec attention nos pilotes d’essai, qui ont tous décrit la Manx R comme une moto « spéciale ». Leurs retours étaient remarquablement constants : un véritable facteur plaisir, une sonorité de V4 « addictive » et un sentiment de connexion avec la machine qu’ils jugeaient réellement différent de tout ce qui existe aujourd’hui dans cette catégorie.  »

Pourquoi les données collectées en conditions réelles ont-elles redéfini le développement du groupe motopropulseur ?

Sur 218 000 kilomètres parcourus, les systèmes télématiques installés sur les motos de développement et les modèles de comparaison ont enregistré le régime moteur, la position de la poignée des gaz, le rapport engagé, l’activité des aides électroniques ainsi que les températures de fonctionnement.

Ces données ont révélé que plus de 98 % du temps de roulage s’effectuait entre le ralenti et 7 000 tr/min, y compris chez les pilotes les plus rapides et expérimentés.

Ces résultats ont conduit les ingénieurs à concentrer le développement du groupe motopropulseur sur un couple exploitable, une réponse précise à l’accélérateur et des accélérations franches dans la plage de régime la plus utilisée au quotidien. Le tout nouveau moteur V4 à 72° de 1 200 cm³ développe 209 ch à 11 500 tr/min et 130 Nm de couple à 9 000 tr/min, offrant des reprises immédiates pour les dépassements et les sorties de virage sans imposer au pilote de rechercher systématiquement les plus hauts régimes.

L’équipe d’ingénierie a développé conjointement la géométrie des conduits d’admission, le dessin des pistons ainsi que la stratégie d’allumage. Les corps d’injection électroniques pilotés indépendamment pour chaque rangée de cylindres, associés à deux injecteurs par cylindre, garantissent une alimentation précise en carburant et une gestion optimale du couple, quelles que soit la charge moteur ou la vitesse de rotation. Cette gestion indépendante améliore également le fonctionnement à bas régime et permet la désactivation d’une rangée de cylindres lorsque les températures deviennent particulièrement élevées.

Cette philosophie centrée sur le couple se retrouve également dans la transmission. Les rapports de boîte rapprochés ainsi que la démultiplication finale maintiennent le moteur dans sa plage de fonctionnement optimale, tandis que l’embrayage assisté à glissement limité, le shifter électronique et le système automatique d’adaptation du régime moteur assurent des montées et descentes de rapports particulièrement fluides.

Le calage d’allumage Phased Pulse, développé par Norton, repose sur des intervalles de combustion irréguliers permettant d’améliorer la motricité mécanique avant même l’intervention des assistances électroniques. Cette répartition des impulsions de couple laisse davantage de temps au pneu arrière pour retrouver son adhérence entre chaque phase de combustion, renforçant ainsi la connexion entre la poignée des gaz et la roue arrière tout en limitant le recours à un contrôle de traction trop intrusif. Cette stratégie contribue également à la signature sonore caractéristique du V4 de la Manx R, que Norton a perfectionnée grâce au développement conjoint de l’admission, des collecteurs d’échappement et du silencieux.

Comment le châssis, les suspensions et le freinage ont-ils été développés pour la route ?

Pour la Manx R, Norton a privilégié un châssis offrant une forte rigidité longitudinale associée à une flexibilité latérale et torsionnelle maîtrisée, plutôt qu’une structure extrêmement rigide exclusivement pensée pour la piste. L’objectif était de préserver un excellent ressenti sur route et des réactions prévisibles à des vitesses réalistes, tout en conservant un très haut niveau de performances sur circuit.

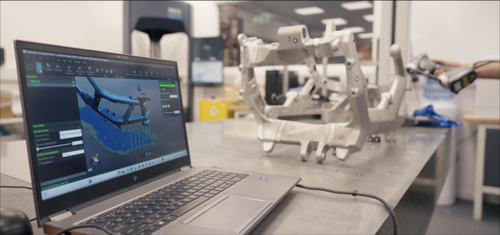

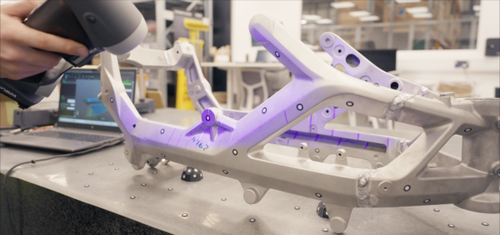

Le cadre périmétrique en aluminium est constitué de cinq éléments moulés, soudés puis usinés comme un ensemble unique grâce à des procédés d’usinage à commande numérique (CNC). Le moteur participe à la rigidité de l’ensemble en tant qu’élément semi-porteur et travaille en interaction avec le bras oscillant monobranche. Les ingénieurs Norton ont développé ces différents composants comme un système global afin de limiter les vibrations indésirables tout en préservant les mouvements et les informations utiles transmises au pilote.

Les suspensions répondent à la même philosophie : préserver les sensations tout en maîtrisant les mouvements de caisse, les transferts de charge et le contact des pneumatiques avec la route. Sur les versions équipées de suspensions semi-actives, plusieurs capteurs mesurent en permanence la position, la vitesse et l’accélération des suspensions. Un algorithme pilote indépendamment les amortissements avant et arrière et met à jour ses calculs toutes les trois millisecondes en fonction des sollicitations du pilote et des conditions de roulage.

La Manx R de série reçoit des suspensions passives Marzocchi entièrement réglables, tandis que les versions Apex, Signature et First Edition bénéficient du système semi-actif développé spécifiquement par Norton.

Le freinage, les suspensions et les aides électroniques ont été développés simultanément afin de fonctionner comme un ensemble parfaitement intégré. À l’avant, les étriers Brembo HYPURE mordent deux disques de 320 mm et travaillent de concert avec l’ABS en courbe Bosch Cornering ABS EVO ainsi qu’avec le système anti-soulèvement de la roue arrière calibré par Norton.

Dans les phases de freinage les plus intenses, cet ensemble est capable de générer une décélération pouvant atteindre 1 g.

Une centrale inertielle à six axes, capable de mesurer les mouvements de la moto ainsi que son angle d’inclinaison, pilote le contrôle de traction, l’anti-wheeling, le contrôle de dérive de la roue arrière, la gestion du frein moteur, le Launch Control ainsi que les cinq modes de conduite, dont le niveau d’intervention peut être ajusté selon les préférences du pilote.

Comment le design et l’ingénierie ont-ils été développés conjointement sur la Manx R ?

Dès les premiers croquis, Norton a fait du design et de l’ingénierie deux disciplines complémentaires, placées sur un pied d’égalité tout au long du développement de la Manx R. Forme et fonction ont été considérées comme indissociables, chacune influençant les proportions de la moto, son architecture, son ergonomie et son comportement dynamique.

Les éléments de carrosserie ont ainsi été conçus comme une composante à part entière de l’architecture fonctionnelle de la Manx R. Bien plus qu’un simple habillage, ils participent directement à l’ergonomie du pilote ainsi qu’à la gestion des flux d’air autour et à travers la moto.

Les équipes en charge du groupe motopropulseur, du châssis et du design ont également travaillé conjointement sur le positionnement du centre de gravité, la largeur du moteur et la maîtrise des vibrations afin de définir l’architecture du nouveau V4 à 72°.

Simon Skinner, Head of Design de Norton Motorcycles, explique :
«  L’harmonie nécessaire entre le design et l’ingénierie pour concrétiser notre vision repose sur une intégration totale des deux disciplines. Aucune ne peut prendre le pas sur l’autre : elles doivent progresser ensemble pour donner naissance au meilleur résultat possible.  »

Quel a été le rôle de Norton, de TVS Motor Company et des partenaires techniques dans le développement de la Manx R ?

Depuis son centre de recherche et développement de Solihull, Norton a défini le concept du produit, les objectifs en matière d’expérience de pilotage, la personnalité du groupe motopropulseur ainsi que la philosophie de son châssis. C’est également à Solihull que la Manx R a été conçue, développée et assemblée.

La marque britannique a piloté l’intégration complète du véhicule, les calibrations électroniques, le développement des prototypes, la méthodologie des essais, les évaluations réalisées par les pilotes ainsi que la validation dynamique finale.

Norton est notamment à l’origine du caractère du V4 centré sur le couple, de la stratégie d’allumage Phased Pulse, de la philosophie du châssis à flexibilité contrôlée et du réglage global de la moto autour du ressenti du pilote.

La maison-mère de Norton, TVS Motor Company, a joué un rôle essentiel dans l’architecture technique du projet en apportant son expertise dans les simulations numériques de dynamique des fluides (CFD), notamment pour l’optimisation du refroidissement moteur et de la gestion thermique. L’envergure industrielle de TVS a également permis à Norton de bénéficier de ressources d’ingénierie supplémentaires, de technologies avancées et de capacités d’essais à l’échelle mondiale.

Les principaux partenaires techniques ont apporté leur savoir-faire dans le cadre d’un programme entièrement dirigé par Norton. Les suspensions semi-actives ont été co-développées avec Marzocchi, puis spécifiquement mises au point par les ingénieurs de Norton. Bosch a fourni la plateforme électronique ainsi que le système Cornering ABS EVO, tandis que les stratégies des aides électroniques ont été calibrées par Norton. Enfin, Brembo a développé le système de freinage HYPURE, intégré par Norton au châssis, aux suspensions et aux commandes électroniques.

Comment Norton a-t-il développé et validé la Manx R ?

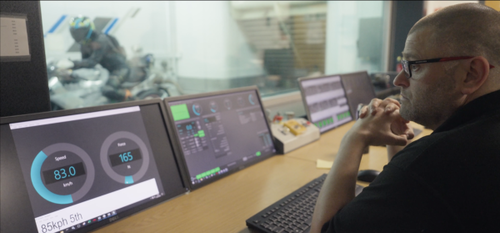

Plus de 100 prototypes ont été construits et évalués au travers de plus de 700 essais de validation, couvrant la durabilité, les performances thermiques, la dynamique du châssis, l’homologation, la validation logicielle ainsi que l’endurance complète du véhicule. Chaque site d’essais et chaque protocole ont été sélectionnés pour répondre à des objectifs techniques spécifiques.

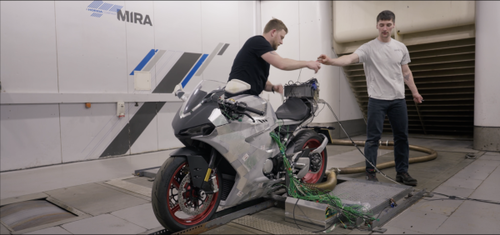

• Royaume-Uni : les installations de MIRA, Millbrook ainsi que les essais routiers réalisés tout au long de l’année ont permis de valider la durabilité, les performances moteur, le comportement dynamique et les performances dans toutes les conditions climatiques, de la pluie aux températures négatives.
• Italie : le centre d’essais de Nardò a permis de valider les performances thermiques à haute vitesse ainsi que le comportement du châssis par des températures supérieures à 45 °C, grâce à plus de 100 capteurs thermocouples installés sur la moto et les zones de contact avec le pilote.
• Espagne : le centre IDIADA a accompagné les travaux d’homologation ainsi que le calibrage du freinage et des aides électroniques au pilotage.
• Autriche : des essais réalisés à plus de 2 500 mètres d’altitude ont permis de vérifier la constance de la gestion moteur malgré la baisse de pression atmosphérique.
• Inde : des essais intensifs à haute température ont complété le programme de validation sur les composants, le groupe motopropulseur, les bancs moteurs ainsi que sur la moto complète, dans des conditions particulièrement exigeantes.

Les essais de durabilité moteur comprenaient notamment des cycles accélérés de 100 heures, représentant l’équivalent de plus de 150 000 kilomètres d’utilisation réelle et plus de 40 millions de tours de vilebrequin.

Trois motos dédiées aux essais sur pavés ont chacune parcouru 520 tours, soit l’équivalent d’environ 125 500 kilomètres d’utilisation réelle. À l’issue de ces essais, chaque machine a été entièrement démontée puis inspectée, avec des contrôles dimensionnels ainsi que des examens par rayons X et ressuage des principaux composants.

La validation des aides électroniques a combiné des mesures objectives et des évaluations réalisées par des pilotes de différents niveaux d’expérience. Le programme comprenait également des scénarios d’utilisation extrême ou volontairement inadaptée, ainsi que des essais sur banc simulant différents défauts, afin de garantir un fonctionnement robuste, prévisible et parfaitement maîtrisé dans toutes les situations.

Le programme de développement de la Norton Manx R en chiffres

Qu’apporte le programme de développement de la Manx R aux pilotes ?

Le résultat est une superbike conçue pour rendre ses performances à la fois accessibles et gratifiantes sur route ouverte. Son couple disponible immédiatement, sa réponse précise à l’accélérateur, les informations transmises par son châssis, son freinage progressif ainsi que ses aides électroniques entièrement paramétrables permettent au pilote de rouler avec confiance sans jamais masquer le caractère affirmé de la Manx R, tout en conservant un niveau de performances digne d’une véritable machine de circuit.

L’ensemble de la gamme Norton Manx R bénéficie d’une garantie de 36 mois, sans limitation de kilométrage, entièrement transférable aux propriétaires suivants. Les clients profitent également d’une assistance routière 24h/24 et 7j/7, d’un service client dédié ainsi que d’un accompagnement via l’application Norton.
